分布式光纖管道泄漏安防監測

分布式光纖管道監測、管道泄漏安防周界系統監測。

分布式光纖監測技術能用單一光纜實現多參量(溫度、外力破壞)探測，可對全網管線狀態實時、無盲點監測，具有施工簡便、抗干擾性強、測量精度高等特點，是一個可靠、高效的解決方案。選用高測量精度、高定位精度、快速響應的分布式光纖溫度和振動監測功能模塊，將分布式光纖溫度監測技術和振動監測技術有機結合，通過一根光纜對熱力管網周邊溫度場和振動信號進行實時監測，并將分布式光纖溫度監測數據和振動監測數據通過無線網絡傳輸接口通過軟件上傳給遠端實時數據庫。

通過地理信息系統把供熱管網空間數據、屬性數據、設備數據、光纖監測數據進行綜合管理，確保監測數據的顯示坐標與實際安裝坐標一致。開發空間測量和空間分析功能，能夠在供熱管網發生泄漏和管網周邊有機械施工時迅速給出異常位置信息，并在分布式光纖在線監測系統上進行預報、預警。
對于外力破壞探測，開發系統學習功能，自動剔除外界環境和惡劣氣候的影響，將正常振動(比如:過車、行人等)加入白名單，保證預警準確度。在新建管網沿線選取不同地形、不同管網埋深的實驗點，分別采集夯機、挖掘機、大車、行人等振動波形進行采集并在系統后臺存儲記憶，系統檢測到管網周邊振動信號時，會自動將檢測到的振動波與系統存儲的波形進行比對，濾除行人、過車等干擾信號，減少系統誤報。

開發系統自診斷功能，實現斷纖、衰減過大等方面探測與報警，確保系統健康運行。另外，建立管網歷史數據庫，實時采集數據與歷史數據對比分析，判斷管網健康趨勢，預測管網未來可能出現的問題。

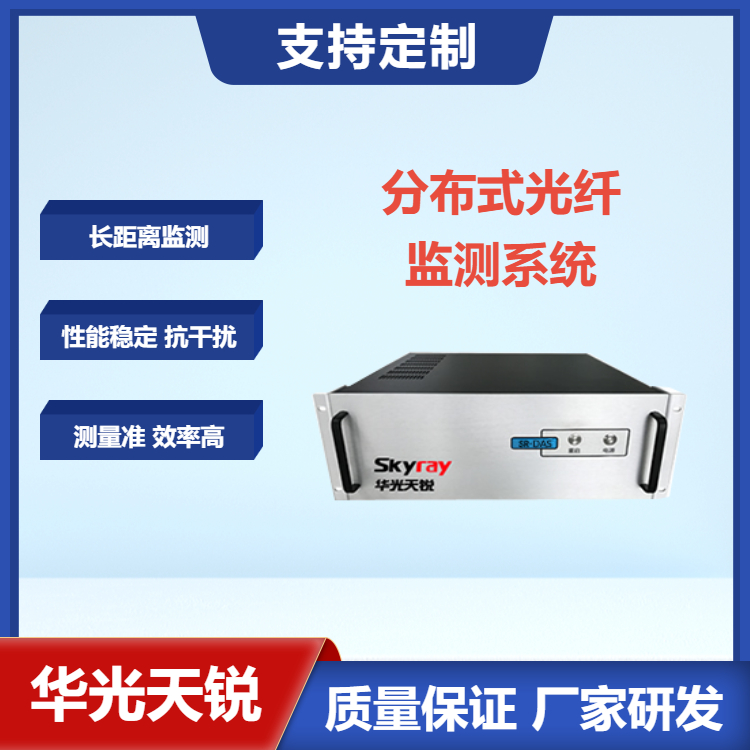

通過振動監測主機和溫度監測主機隨時向光纖內連續注入激光激勵信號，對返回來的信號進行存儲、分析，并及時對異常信號進行推送的方式，實現供熱管網的泄漏探測、開挖破壞事件預警和健康評估。

(1)完成與供熱管道同溝鋪設的光纜。以光纖作為傳感器，附著在管道上方，進行振動、溫度檢測。光纖布設采用直線式接力連接。

(2)根據現場環境，完成供熱管道分布式光纖振動傳感主機、溫度傳感主機的配置優化。

(3)完成與供熱管道同溝鋪設，用于振動和溫度檢測的傳感光芯的篩選；對光纖的質量(光功率的損耗率)進行檢測。

(4)完成傳感主機與管道同溝鋪設的光纖的數據標定、管道與光纜的地理位置標定等，便于對故障點的準確定位及基于GIS的報警應用。

(5)對現場的各種入侵振動信號進行特征值采集，設置并完善管道入侵類型識別模型庫，提高識別精度。

(6)完成供熱管道安全防護系統調整完善，實現供熱管道外力入侵、泄漏的實時檢測、預警報警和入侵、泄漏位置的準確定位。

(7)完成現場建設集成應用。
